功率繼電器的接線方法是怎樣的？下面就由小編為大家講解：

1.按外接線圖正確連接無誤，特別要注意接到本裝置的電壓和電流一定要是A、C相，電流互感器接入的同極性端正確。

2.接通電源，“電源”指示燈亮。將鈕子開關打到“試驗”位置，功率繼電器和卸載的“越限”指示燈亮，并輸出一個報警信號，經數妙延時后“動作”指示燈亮，但逆功和卸載輸出功率繼電器不會動作，說明裝置內部邏輯功能正常。其延時時間分別為逆功率和卸載的延時，其值可分別通過“逆功率延時時間”調節電位器（在左下方）和“卸載延時時間”調節電位器（在右下方）進行調整，順時針為增大方向。然后，將鈕子開關打到“運行”位置。

注意：二次試驗的時間間隔應大于30秒。否則，第二次試驗的“延時時間”會偏短。

3、機組并聯運行時，電壓保持額定，讓某臺機組逆功，達一定值時逆功率“超限”指示燈亮，經延時后“動作”指示燈亮，功率繼電器動作將主開關跳閘，逆功機組介列，動作功率可以通過“動作功率調節電位器”（在左上方）進行調節，順時針為增大方向。如在單機運行正功率時，功率繼電器就動作，則應把接線端子1、2的接線對調。

4、卸載動作值和延時時間的整定：

將“動作電流”調整電位器（在右上方）順時針調到最大。將發電機負載電流增加到需要卸載的數值，然后逆時針慢慢調節該電位器，直到“越限”指示燈亮，并以此時開始計時，直到“動作”指示燈亮并卸去次要負載，該時間即為卸載裝置動作的延時時間。

用戶可在訂貨時提出整定值要求，出廠時予整定好。

外形尺寸：寬×高×厚=150×105×68安裝尺寸：140×954-Φ5

功率方向繼電器的接線方式

繼電器與電流互感器和電壓互感器之間的連接方式。

應滿足如下要求：

（1）必須保證功率方向繼電器具有良好的方向性。即正向發生任何類型的故障都能動作，而反向故障時則不動作。

（2）盡量使功率方向繼電器在正向故障時具有較高的靈敏度，φk接近φsen。

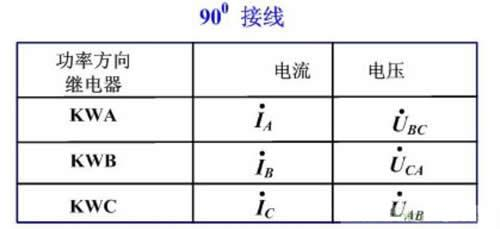

1.功率方向繼電器的90°接線

如上表所示，保護處于送電側，當cosφ=1時，3個功率方向繼電器測量的φk均為90°。

90°接線功率方向繼電器的動作情況分析

（1）三相短路

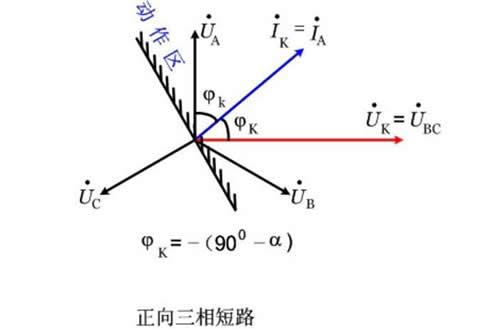

①正方向三相短路

由于是對稱性故障，3個功率方向繼電器的行為一樣，以A相繼電器為例分析，如下圖所示：

φk為線路阻抗角，φK是繼電器的測量相角。顯然在動作區內，如果選擇α=90°-φk，則功率方向繼電器工作在最靈敏狀態。

②反方向三相短路

由上圖可見不在動作區內，功率方向繼電器不會動作。

（2）兩相短路

以BC相短路為例分析，由于A相無故障電流，A相功率方向繼電器動作與否取決于負荷電流，B相電壓和C相電壓的夾角在近處短路時接近0°，而在遠處短路時接近120°，故按兩種極端情況分析故障相（B、C相）功率方向繼電器行為，分析時只討論正向故障情況。

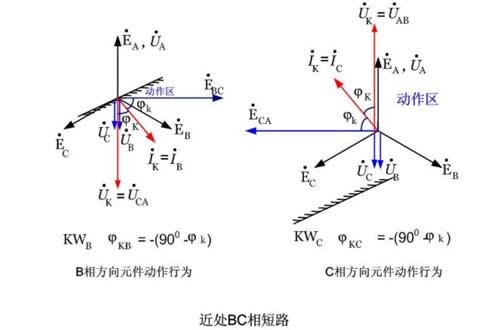

①近處BC相短路

由上圖可見近處兩相短路時故障相的功率方向繼電器行為與三相短路時相同。

②遠處BC相短路

由上圖可見，兩個故障相功率方向繼電器均能正確判明故障方向。

2.非故障相電流的影響及按相起動接線

不對稱故障時非故障相仍有電流，稱為非故障相電流。

小電流接地系統中非故障相電流為負荷電流。

大電流接地系統中還應考慮接地故障時由于零序電流分布系數與正負序電流分布系數不同造成的非故障電流。

如上圖所示，保護反向發生BC相短路時，A相功率方向繼電器流過非故障電流，A相功率方向繼電器流過非故障電流，動作與否取決與故障前潮流的方向，不反應于故障方向A相功率方向繼電器流過非故障電流，動作與否取決與故障前潮流的方向，不反應于故障方向。

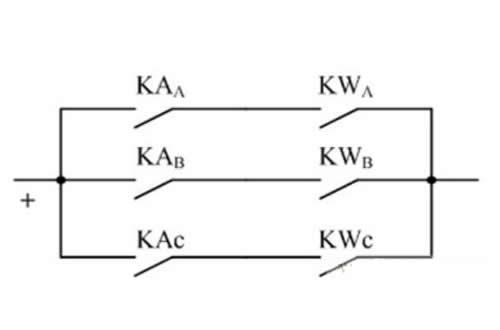

電流繼電器觸點與功率方向繼電器觸點之間的接線時必須考慮非故障相電流的影響，應該滿足“按相起動”原則，如下圖所示接線。

采用按相起動后，發生反向BC相短路的故障時，由于A相電流繼電器按躲過非故障相電流整定不動作，整套保護就不會誤動作。
