采用與表示地震大小的地震烈度緊密相關的SI值，可實現更接近地震烈度的高精度地震判定。

采用3軸加速傳感器和創新的SI值算法，實現可進行表面封裝的小型模塊形狀和低功耗。

在提高機械組裝自由度的同時，延長電池的續航時間。

配備與傳統鋼球式地震計動作類似的阻斷輸出端子(INT1)，確保與鋼球式地震計兼容。

配備I2C接口，可通過外部通訊，還可獲取傳感器中的地震相關信息。

購信息

型號	形狀	類型	電源電壓	最小包裝單位 *
D7S-A0001		表面封裝型	2.1 ～ 5.5 V	1,000個
D7S-A0001-R100				1,000個

• * 采用壓紋帶包裝方式。

額定值/性能

連接

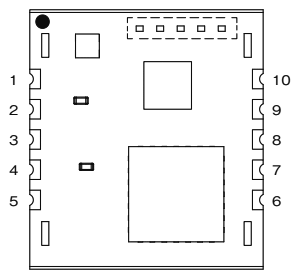

端子配置

編號	信號名稱	功能	方向	說明
1	VCC	電源電壓	–	–
2	INT1	阻斷輸出	OUT	漏極開路輸出。 滿足阻斷判定條件及倒塌檢測條件時為ACTIVE（ON）。
3	INT2	處理過程中輸出通知	OUT	漏極開路輸出。 地震計算、偏置獲取、自我診斷處理過程中為ACTIVE（ON）。
4	SCL	I2C 時鐘	IN	未使用I2C時也請拉上VCC。
5	SDA	I2C 時鐘	IN/OUT	未使用I2C時也請拉上VCC。
6	GND	電源接地	–	–
7	SETTING	初始設置輸入	IN	通過外部輸入，跳轉至初始設置模式。 默認時：High 跳轉至初始設置模式：Low
8	NC	未連接	–	完全浮動，不可與其他線路連接。
9	VCC	電源電壓	–	–
10	GND	電源接地	–	–

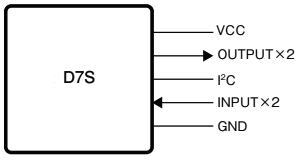

• 框圖

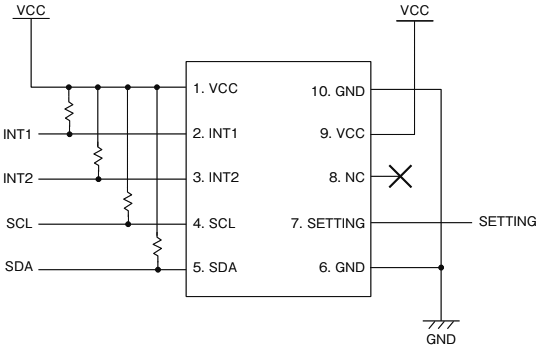

• 回路圖



動作時序圖

尺寸表

(單位: mm)

D7S-A0001

推薦封裝圖

• 注． 斜線區域請勿配置其他封裝部件及配線圖。

正確使用方式：

注意

本產品為精密儀器，若發生掉落或對其施加過度的沖擊、外力，可能導致故障或特性發生變化，因此請勿使其掉落或拆解產品，并避免對其過度用力。掉落的產品不可使用。

使用注意事項

關于使用環境

請勿在有揮發性、可燃性、腐蝕性氣體（有機溶劑氣體、二氧化硫氣體、氯氣、硫化氣體、氨氣等）及其他有毒氣體的場所使用，否則可能發生故障。

請勿在有水或鹽水的場所、滴到水滴的場所、油沫飛濺的場所使用。

請勿在可能結冰、凝露的環境中使用。此外，若傳感器上附著的水分結冰，可能導致傳感器輸出發生變動或傳感器發生故障。

請勿在有日光直射的場所使用，否則可能發生故障。

請勿在直接受到加熱設備熱輻射的場所使用，否則可能發生故障。

請勿在溫度變化劇烈的場所使用，否則可能發生故障。

請勿在受到過度機械壓力的環境中使用，否則可能導致動作不良或發生故障。

請勿在受振動、沖擊影響較大的場所使用，否則可能發生故障。

請勿在受電場、磁場影響較大的場所使用，否則可能發生故障。

關于噪聲對策

本產品未配備保護電路，因此即使短瞬間也絕對不可施加超過最大額定值的電氣負載，否則會導致電路損壞。此外，應根據需要設置保護電路以確保不超過絕對最大額定值。

應盡可能設置在遠離產生高頻的設備（高頻焊接器、高頻縫紉機等）和產生浪涌電流的機器的地方。應在產生噪聲的周邊設備（特別是電機、變壓器、螺線管、勵磁線圈等具有電感成分的物體）上安裝浪涌電流吸收器或噪聲過濾器。

為防止感應噪聲，主體的配置應與高電壓、大電流的動力線分離配線。將配管或導管分離設置、使用屏蔽線等方法也有屏蔽噪聲的效果。

使用開關式穩壓器時，可能會因為電源的開關噪聲而發生誤動作，應在事先確認的基礎上使用。

關于使用

還可能發生因靜電而受損的情況，因此作業人員和工作臺、地板等帶靜電物品必須采取接地措施等防止靜電。

請避免在蒸汽、灰塵等較多的場所中使用。

請勿用鉗子、鑷子夾住本產品，或因封裝機的調整不良導致部件損傷或受到過度沖擊。

在印刷基板外圍或連接器附件配置部件時，請勿在組裝機器及插拔連接器時對產品施加壓力。

焊接后，請勿在完全冷卻前對部件施加外力，會因印刷基板的扭曲而對產品造成機械壓力。

使用超聲波時，在特定使用條件下，可能對產品產生共振破壞。本公司無法確定詳細的使用條件，因此無法對超聲波使用環境作出保證。必須使用時，請貴司務必事先確認。

可能因樹脂硬化產生的應力導致特性發生變化，因此在封裝本產品后，請勿進行模具密封。

封裝本產品后，如需進行防潮涂層，請選擇應力較小的產品，并充分確認本產品的運行。
請勿拆解、改造本產品。

請勿將本產品用于安全設備或與生命相關的用于。

請在充分確認本使用說明書、各項目中記載的注意事項后使用本產品。

此外，若在超出本規格書中記載的條件下使用，請貴司務必事先確認。

關于運輸及保存

請避免將產品保存在含有腐蝕性氣體（有機溶劑氣體、二氧化硫氣體、硫化氫氣體等）的場所中，否則會對產品產生不良影響。

產品并非防滴結構，因此請勿將產品保存在易接觸水等的場所中。

請在合適的溫度和濕度下保存。
※ 在超出本公司的推薦條件下保存時，請貴司務必對實際保存的環境進行評估，判斷是否合適。

請避免在蒸汽、灰塵等較多的場所中保存。
