一、繼電器的分類

繼電器是一種根據電氣量(如電壓、電流等)或非電氣量(如熱、時間、壓力、轉速等)的變化接通或斷開電路以實現自動控制和保護電力拖動裝置的電氣。繼電氣一般由感測機構、中間機構和執行機構三個基本部分組成。感測機構把感測到的電氣量傳遞給時間機構，將它與額定的整定值進行比較，當達到整定值(過量或欠量)時，中間機構便使執行機構動作，從而接通或斷開被控電路。

繼電器的種類很多，按用途可分為控制繼電器和保護繼電器;按輸入信號的性質可分為電壓繼電器和溫、電流繼電器、時間繼電器、速度繼電器、壓力繼電器和溫度繼電器等;按工作原理可分為電磁式繼電器、感應式繼電器、熱繼電器和電子式繼電器等;按動作時間可分為瞬時繼電器和延時繼電器等。

二、繼電器的工作原理和選特性

1、電磁式繼電器的工作原理和特性

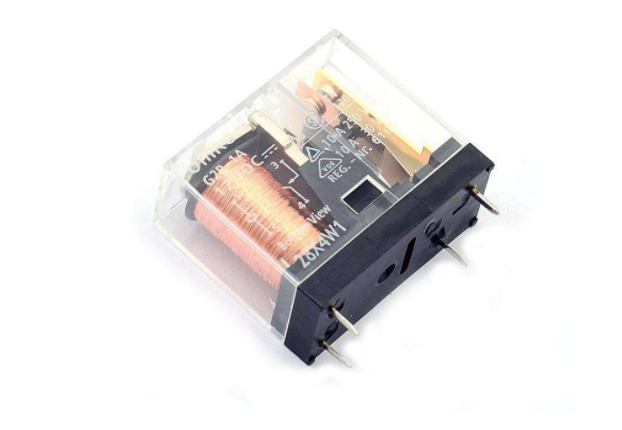

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點等組成。只要在線圈兩端加上一定的電壓，線圈中就會有電流流過，從而產生電磁效應，銜鐵就在電磁力吸引的作用下克服反彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力下返回原來的位置，使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放從而達到電咱的導通斷開目的。

對于繼電器的“常開”、“常閉”可以這樣來區分;繼電器線圈未通電進處于斷開狀態的為靜觸點，稱為“常開觸點”，處于接通狀態的靜觸點稱為“常閉觸點”。

2、敏干簧繼電器的工作原理和特性

熱敏干簧繼電器是利用熱敏磁性材料檢測和控制溫度的新型熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附御組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧提供磁力是感溫磁環的溫控特性決定的。

3、固態繼電器(SSR)的工作原理

固態繼電器是一種兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入/輸出的電隔離。

固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式分可分為混合型、變壓器隔離型和光電隔離型實際應用中以光電隔離型為最多。

4、電流繼電器的工作原理和特性

電流繼電器是根據線圈中電流的大小而接通或斷開電路的繼電器。電流繼電器的線圈串接在電路中，為了不影響電路工作情況電流繼電器吸引線圈少，導線粗，當線圈電流高于整定值動作的繼電器稱為過電流繼電器;低于整定值時動作的繼電器稱為欠電流繼電器。

過電流繼電器在正常工作時，電流線圈通過的電流為額定值，所以產生的電磁力不足以克服反作用彈力;常閉觸頭仍保持閉合狀態，當通過線圈的電流超過整定值后，電磁吸力大于反作用彈簧拉力，鐵心吸引銜鐵，使常閉觸頭斷開，常開觸頭閉合，過電流細繼電器主要用于頻繁、重載啟動場合、作為電動機或主電路的短路和過載保護，欠電流繼電器常用于直流電動機和磁吸盤的失磁保護。

5、熱繼電器的工作原理和特點

熱繼電器是一種利用電流的熱效應業切換電路的保護電路，在電路中用做電動機的過載保護。

熱繼電器的工作原理：當電動機繞組因過載引起過載電流時，發熱元件的產生的熱量足以使主雙金屬片彎曲，推動導板向右移動以推動了溫度補償片使推桿繞軸轉動，推動觸頭連桿，使動觸頭與靜觸頭分開，從而使電動機線路中的接觸器線圈斷電釋放，將電源切斷，起到了保護作用。

溫度補償片用來補償環境溫度對熱繼電器動作精度的影響;它是由與主雙金屬片同類型的雙金屬片制成。
